제품(코팅 배관용)

CT-Joint : HALF-COUPLING(SUS304)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 81.1 50.1 14
80A 109.7 78.7
100A 134.9 103.9
125A 160.4 129.4
200A 236.9 205.9
250A 288 257
구조관
(TUBE)		 50A 71.4 40.4 14
80A 96.8 65.8
100A 122.2 91.2
125A 147.6 116.6
150A 173 142

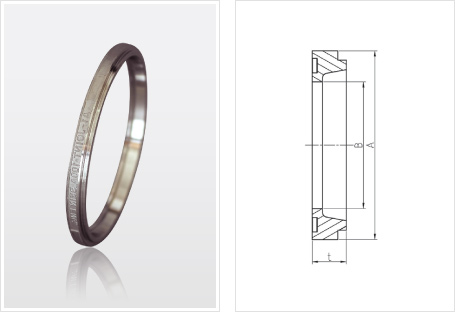

CT, A1-Joint : P-RING(SUS304)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 80.5 62.1 11
80A 109.1 90.7
100A 134.3 115.9
125A 160.80 142.0
200A 237.29 218.5
250A 288.40 269.6
구조관
(TUBE)		 50A 70.8 52.4 11
80A 96.2 77.8
100A 121.6 103.2
125A 148.0 129.2
150A 173.40 154.6

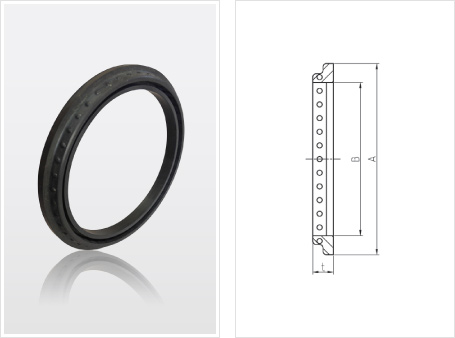

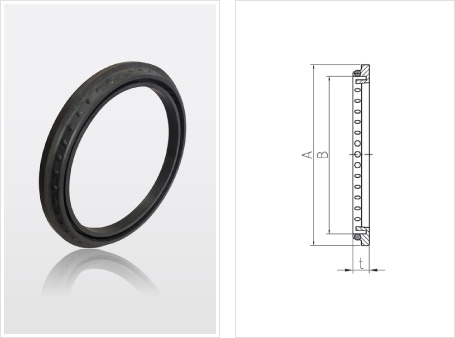

CT-Joint : GASKET(EPDM)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 75.5 60.5 10.5
80A 104.1 89.1
100A 129.3 114.3
125A 154.8 139.8
150A 180.2 165.2
200A 231.3 216.3
250A 282.4 267.4
구조관
(TUBE)		 50A 65.8 50.8 10.5
80A 91.2 76.2
100A 116.6 101.6
125A 142 127
150A 167.4 152.4

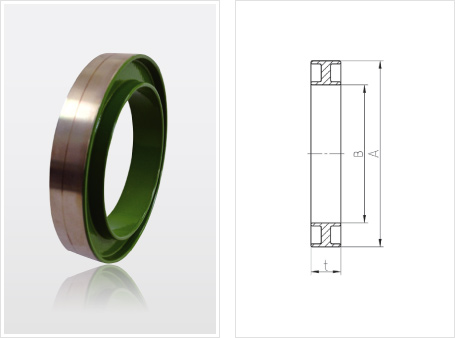

CT-Joint : FULL-COUPLING(SUS304)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 81.1 50.1 19
80A 109.7 78.7
100A 134.9 103.9
125A 160.4 129.4
150A 185.8 154.8
200A 236.9 205.9
250A 288 257
구조관
(TUBE)		 50A 71.4 40.4 19
80A 96.8 65.8
100A 122.2 91.2
125A 147.6 116.6
150A 173 142

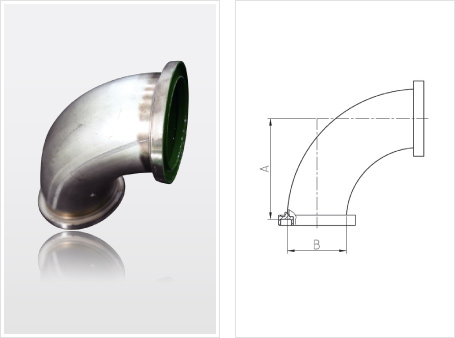

CT-Joint : ELBOW90°(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 83.7 60.5
80A 121.8 89.1
100A 159.9 114.3
125A 198 139.8
150A 236.1 165.2
200A 312.3 216.3
250A 388.5 267.4
구조관
(TUBE)		 50A 83.7 50.8
80A 121.8 76.2
100A 159.9 101.6
125A 198 127.0
150A 236.1 152.4

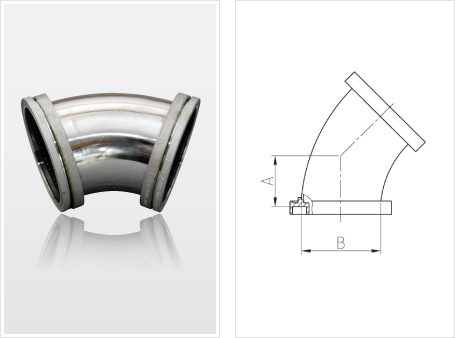

CT-Joint : ELBOW45°(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 39.1 60.5
80A 54.8 89.1
100A 70.6 114.3
125A 86.4 139.8
150A 102.2 165.2
200A 133.8 216.3
250A 165.3 267.4
구조관
(TUBE)
1.5T~2T		 50A 39.1 50.8
80A 54.8 76.2
100A 70.6 101.6
125A 86.4 127.0
150A 102.2 152.4

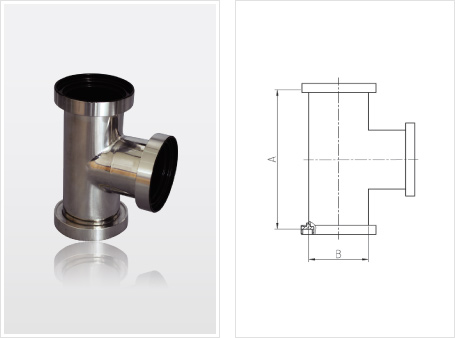

CT-Joint : TEE(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 142 60.5
80A 186.4 89.1
100A 224.6 114.3
125A 262.6 139.8
150A 300.8 165.2
200A 370.6 216.3
250A 446.8 267.4
구조관
(TUBE)
1.5T~2T		 50A 142 50.8
80A 186.4 76.2
100A 224.6 101.6
125A 262.6 127.0
150A 300.8 152.4

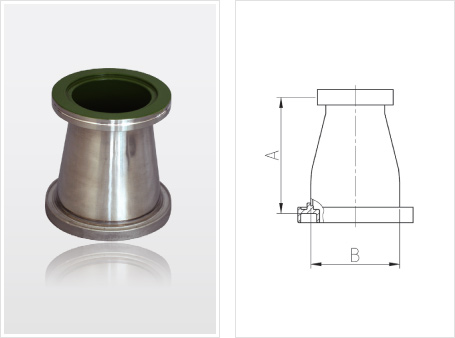

CT-Joint : REDUCER(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 91.2 60.8
80A 103.9 89.1
100A 116.6 114.3
125A 142 139.8
150A 154.7 165.2
200A 167.4 216.3
250A 192.8 267.4
구조관
(TUBE)
1.5T~2T		 50A 91.2 50.8
80A 103.9 76.2
100A 116.6 101.6
125A 142 127.0
150A 154.7 152.4

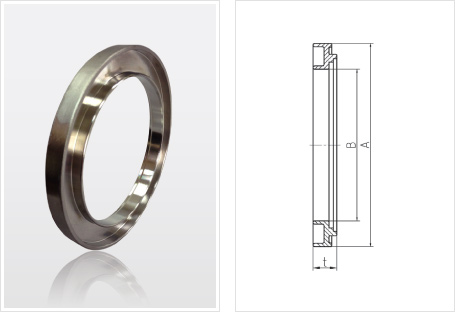

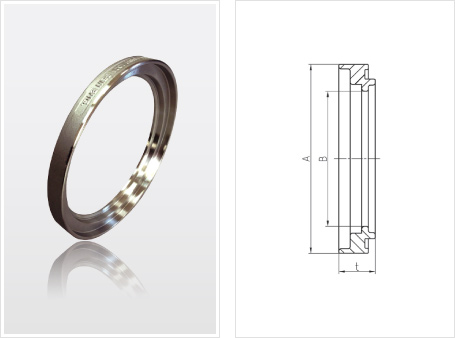

A1-Joint : HALF-COUPLING(SUS304)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 80.5 56.5 12
80A 109.1 85.1
100A 134.3 110.3
125A 160.80 135.8
150A 186.19 161.2
200A 237.29 210.3
250A 288.40 261.4
구조관
(TUBE)		 50A 70.8 46.8 12
80A 96.2 72.2
100A 121.6 97.6
125A 148.0 123.0
150A 173.40 148.4

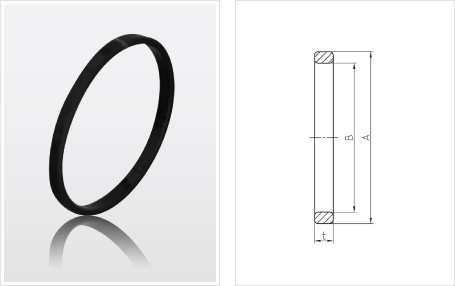

A1-Joint : GASKET(EPDM)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 50A 75.5 60.5 9.5
80A 104.1 89.1
100A 129.3 114.3
125A 156.80 140.00 9.88
150A 182.19 165.40
200A 233.29 216.50
250A 284.40 267.60
구조관
(TUBE)		 50A 65.8 50.8 9.5
80A 91.2 76.2
100A 116.6 101.6
125A 144.0 127.2 9.88
150A 169.4 152.6
A1-Joint : ELBOW90° (SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 79.2 60.5
80A 117.3 89.1
100A 155.4 114.3
125A 193.5 139.8
150A 231.6 165.2
200A 307.8 216.3
250A 384.0 267.4
구조관
(TUBE)		 50A 79.2 50.8
80A 117.3 76.2
100A 155.4 101.6
125A 193.5 127.0
150A 231.6 152.4

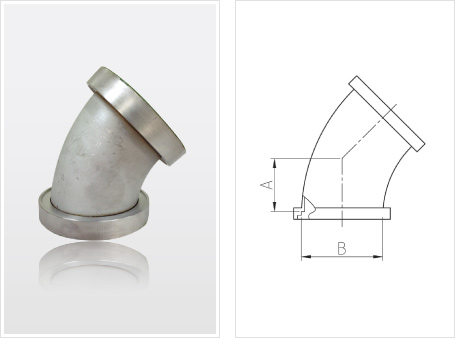

A1-Joint : ELBOW45° (SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 34.6 60.5
80A 50.3 89.1
100A 66.1 114.3
125A 81.9 139.8
150A 97.7 165.2
200A 129.3 216.3
250A 160.8 267.4
구조관
(TUBE)		 50A 34.6 50.8
80A 50.3 76.2
100A 70.6 101.6
125A 81.9 127.0
150A 97.7.2 152.4

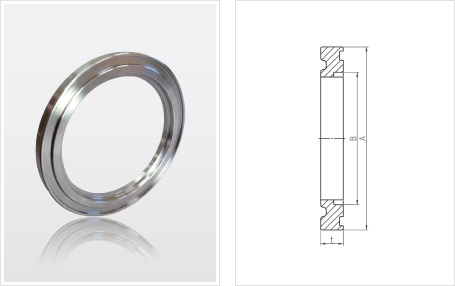

OMF : FLANGE (SUS304)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 80A 116.7 89.1 9
100A 141.9 114.3
125A 167.4 139.8
150A 192.8 165.2
200A 243.9 216.3
250A 295 267.4
구조관
(TUBE)		 80A 103.9 76.2 9
100A 129.6 101.6
125A 154.6 127.0
150A 180 152.4
OMF : GASKET(VITON)
구 분 SIZE A B t(폭)
배관
(A-SIZE)		 80A 120.1 92.1 8
100A 127.3 117.3
125A 152.8 142.8
150A 178.2 168.2
200A 229.3 219.3
250A 280.4 270.4
구조관
(TUBE)		 80A 89.3 79.3 8
100A 114.6 140.6
125A 140 130
150A 165.4 155.4

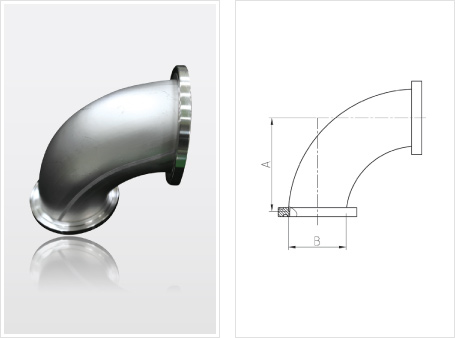

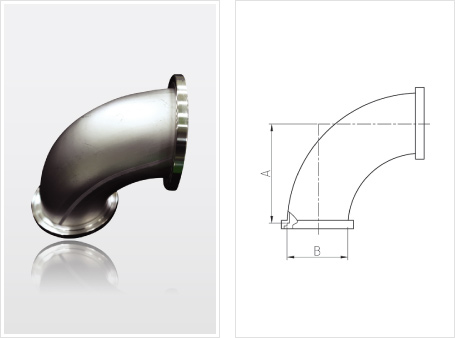

OMF : ELBOW90°(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 76.2 60.5
80A 114.3 89.1
100A 152.4 114.3
125A 190.5 139.8
150A 228.6 165.2
200A 304.8 216.3
250A 381.0 267.4
구조관
(TUBE)		 50A 76.2 50.8
80A 114.3 76.2
100A 152.4 101.6
125A 190.5 127.0
150A 228.6 152.4

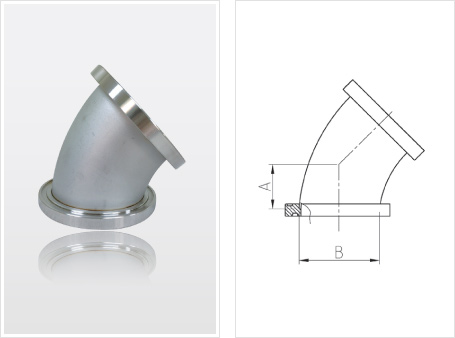

OMF : ELBOW45°(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 31.6 60.5
80A 47.3 89.1
100A 63.1 114.3
125A 78.9 139.8
150A 94.7 165.2
200A 126.3 216.3
250A 157.3 267.4
구조관
(TUBE)		 50A 39.1 50.8
80A 54.8 76.2
100A 70.6 101.6
125A 86.4 127.0
150A 102.2 152.4

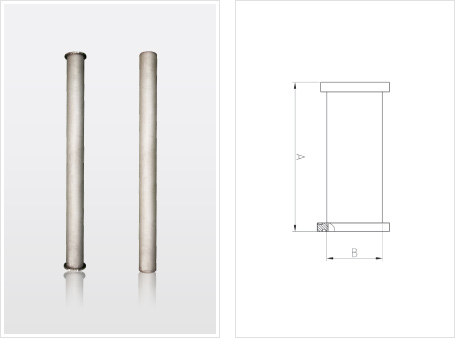

PIPE Coationg(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 1500 60.5
80A 89.1
100A 114.3
125A 139.8
150A 165.2
200A 216.3
250A 267.4
구조관
(TUBE)		 50A 1500 50.8
80A 76.2
100A 101.6
125A 127.0
150A 152.4

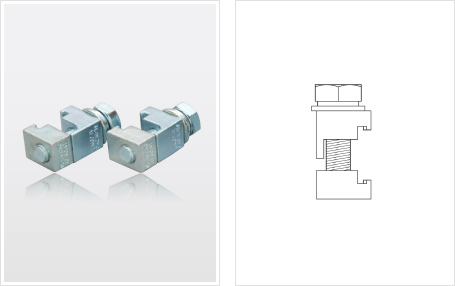

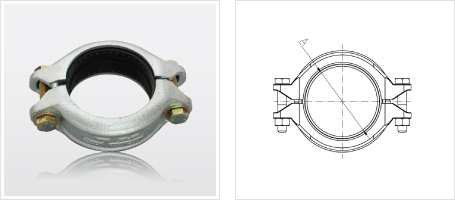

CLAMP(아연도금/Zinc Plating)

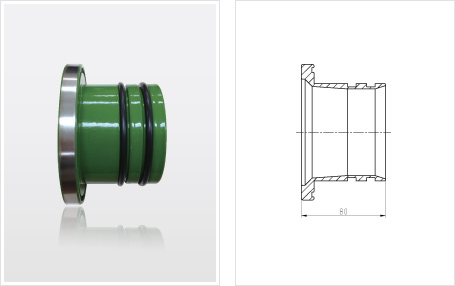

Adapter(SUS304)

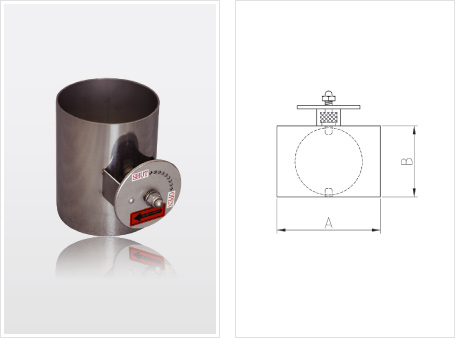

WELDING DAMPER(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 70.5 60.5
80A 99.1 89.1
100A 124.3 114.3
125A 149.8 139.8
150A 175.2 165.2
200A 226.3 216.3
250A 277.4 267.4
구조관
(TUBE)		 50A 70.5 50.8
80A 99.1 76.2
100A 124.3 101.6
125A 149.8 127.0
150A 175.2 152.4

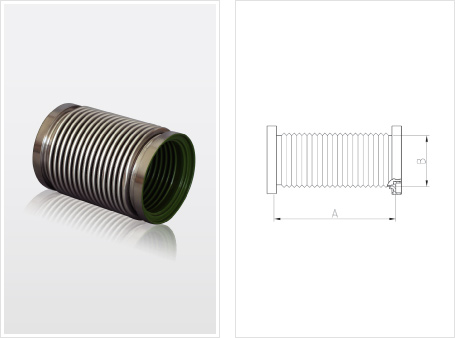

CT, A1-Joint : BELLOWS(SUS304)
구 분 SIZE A B
배관
(A-SIZE)		 50A 165 60.5
80A 89.1
100A 114.3
125A 139.8
150A 165.2
200A 216.3
250A 267.4
구조관
(TUBE)		 50A 165 50.8
80A 76.2
100A 101.6
125A 127.0
150A 152.4

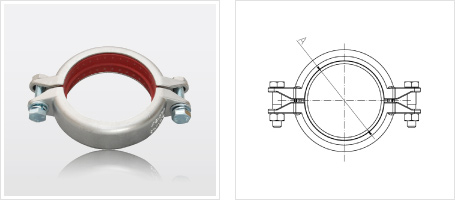

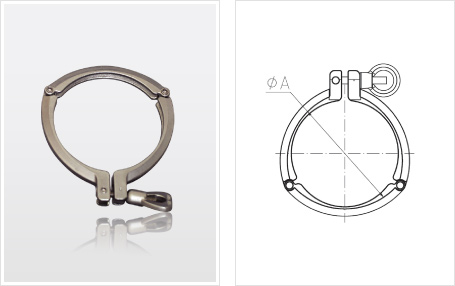

제살접이식 CLAMP(SUS304)
SIZE A
80A 89.1
100A 114.3
125A 139.8
150A 165.2
200A 216.3
250A 267.4

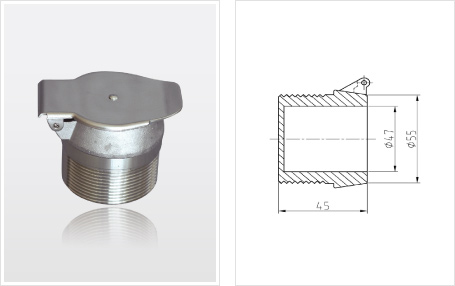

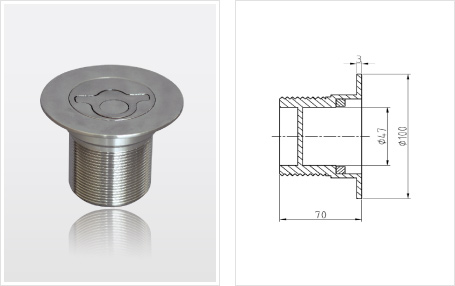

INLETVALVE (Wall Type)
IELETVALVE (Floor Type)

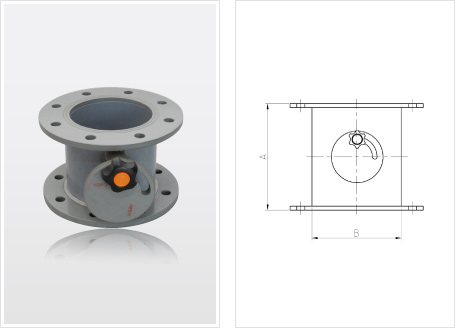

PVC DAMPER(양쪽 Flange)
구 분 SIZE A B
PVC
DAMPER
양쪽
FLANGE 		50A 60 60
80A 89 89
100A 114 114
125A 140 140
150A 165 165
200A 216 216
250A 267 267

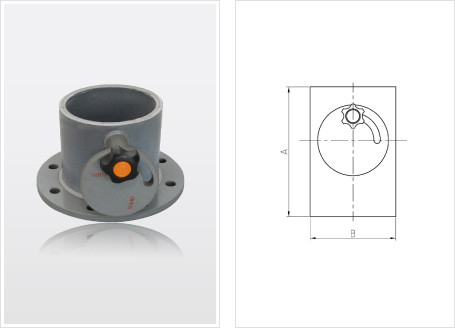

PVC DAMPER(SOKET Type)
구 분 SIZE A B
PVC
SOKET
TYPE 		50A 60 60
80A 89 89
100A 114 114
125A 140 140
150A 165 165
200A 216 216
250A 267 267
A2-JOINT
SIZE A
80A 88.5
100A 113.3
125A 138.8
150A 164.2
A3-JOINT
SIZE A
80A 88.5
100A 113.3
125A 138.8
150A 164.2
