노력하는 기업! 앞서가는 기업!A3-Joint
개요 / Overview
본 제품은 모든 설비배관에 적용 가능하며 시공이 간편하고, 재사용이 가능하므로 원가절감은 물론 환경 및 화기로부터의 안전에도 탁월한 효과를 볼 수 있다.
This product is applicable to every kind of equipment piping, and convenient in construction. In addition, it can be re-used, so that it is effective not just for saving costs but for the environment and safety from flammable items.
적용범위 / Scope
| 구 분 | SUS | SPP | SPPW | Copper Pipe |
PVC |
|---|---|---|---|---|---|
| 급수 Water Supply |
O | O | O | O | O |
| 급탕 Hot Water |
O | O | O | O | O |
| 냉난방 Heating/ Cooling |
O | O | O | O | O |
| 소방 배관 firefighting pipe |
O | O | O | O | O |
| 최대사용 압력 Maximum used pressure |
15kgf/cm2 | 10kgf/ cm2 | |||
| 안전성 Safety |
무용접 작업으로 화재사고 및 추락사고 방지 No welding prevents fires and falls |
| 재사용 Reusable |
모든 자재 재사용 가능 All materials can be reused |
| 비용절감 Cost reduction |
공기단축 및 고인력 불필요로 인한 인건비 절감 시공시 부대비용 절감효과 Reduced construction time and elimination of the need for highly skilled workers saves on labor costs and effective in reducing incidental expenses during construction |
| 진동흡수 Vibration absorption |
관내 신축이음의 효과를 볼 수 있게 설계되어 진동으로 인한 건물의 훼손방지 및 장비의 수명 연장 효과 Expansion joint inside the pipe is designed to produce positive results such as prevention of building damages from vibration and prolonged equipment life cycle |

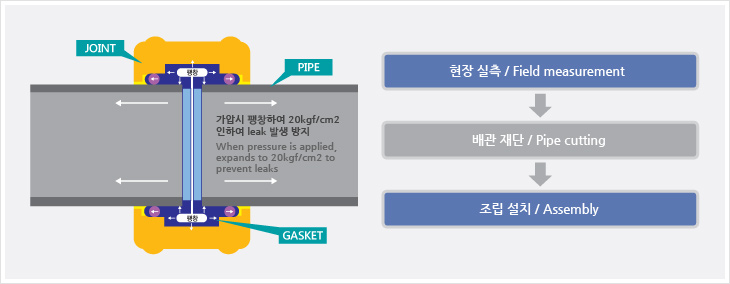

적용방법 및 구조 / Application Method and Structure
-
- OMF(진공배관용)
- OMF-FLANGE를 기존 MF FLANGE를 개선한 것으로 O - RING을 고정하기 위해 센터링인 내링과 외링없이...
-
- A1-Joint
- 용접 POINT가 1개소, 직각도 유지, 오차범위 허용(±2mm), REVISION시 PIPE직관부 절단만으로 작업이...
-
- A2-Joint
- 현재 반도체, 화학, LCD 배기 LINE 설치시 배관시공 방법으로 FLANGE 용접 방식을 사용하고 있다.
-
- A3-Joint
- 모든 설비배관에 적용 가능하며 시공이 간편하고, 재사용이 가능하므로 원가절감은 물론 환경...
-
- Lock-Joint
- Lock-Joint는 용접 작업이 어려울 때 pipe만 절단하여 Jointing 하는 방식으로 장비의 PCW(냉각수)LINE...
