A1-Joint 구조 / A1-JOINT structure

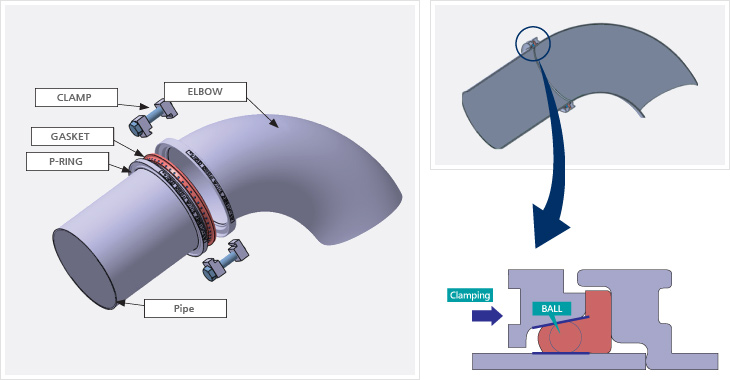

- Gasket 안쪽에 삽입되어 있는 볼이 P-ring과 Pipe를 잡아주는 구조로 되어 있음.
- 볼이 P-ring 부분의 경사면의 좁은 쪽으로 조립 되면서 박히게 되는 원리.

- A ball inserted into a gasket was designed to hold a P-ring and a pipe.
- The principle is that a ball is assembled on the narrow side of the P-ring's slope.

LINE에 전달되는 진동 / Vibration transmitted to the Line

D/C	A1
진동전달로 인한 풀림 현상 Unscrewing due to transmitted vibration	Join 부의의 진동흡수 효과, Join 부의를 지날수록 진동이 약해짐 Vibration is absorbed at the joint. Vibration decreases through the joint.
진공펌프의 진동으로 LINE을 타고 생산 장비까지 진동이 전달됨 Vibration from a vacuum pump is transmitted to production facilities through lines.	풀림 현상 없음 No unscrewing
CLAMP 풀림 현상 Unscrewing CLAMP	* S사의 사용 후 결과임 * Result after the use of S company

굽힘하중 / Bending load

D/C	A1
200KGF	312KGF
200KGF	312KGF
200kgf 하중 시 LEAK 발생 Leak at 200kgf load	312kgf 하중 시 굽힘은 있으나 LEAK 없음 312kgf load has not leak but bend

시공성의 차이점 / Differences in construction

D/C FLANGE
	용접POINT가 2개소이다. There are two welding points.
	정확한 거리 실측 요구함. Accurate distance is necessary to measure.
	PIPE와 FLANGE의 직각도 유지 A pipe and a flange should meet at right angles to each other.
	REVISION시 FLANGE 재사용 불가 No reuse is allowed for a flange in the case of revision.

A1-Joint
	용접POINT가 1개소이다. There is one welding point.
	다소 오차범위 허용(+-2mm) The margin of error is plus or minus 2mm.
	직각도 유지 오차범위 허용 The margin of error allows for maintaining right angles.
	REVISION시 PIPE직관부 절단만으로 작업이 용이하다. Easy task only with cutting a straight part of piping in the case of revision.

진공도 / Degree of vacuum

D/C FLANGE
	정압시험 2kgf/cm2 시 가스켓 이탈(방제시험 연구소) Separated gasket at 2kgf/cm2 during a static pressure test. (the Fire Insurers Laboratories of Korea)
	진공압 시험 1분 후 LEAK 발생 Leak in a minute after a vacuum test.
	충격 압력 LEAK 발생 Leak by impact pressure.
	* 방재 시험연구소 자료첨부 * Attached is data from the Fire Insurers Laboratories of Korea.

A1-Joint
	5kgf/cm2 LEAK 없음. No leak at 5kgf/cm2
	LEAK 없음 No leak.
	진동흡수로 용접부 Crack 없음 No crack at welding points thanks to absorbed vibration.
