진공시험
표준과학 / Standards and Science
| 현 행 제 품 (N.W & D.C FL'G) | ASSEMBLE JOINT A-1 | ASSEMBLE JOINT A-2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시료명 | 시험결과(경과시간) | 시료명 | 시험결과(경과시간) | 시료명 | 시험결과(경과시간) | ||||||
| 1분 | 3분 | 5분 | 1분 | 3분 | 5분 | 1분 | 3분 | 5분 | |||
| N.Q 50-1 |
≤ 2.0x10 -10 | 2.5x10 -10 | 2.9x10 -10 | A.S 50-4 |
≤ 2.0x10 -10 | ≤ 2.0x10 -10 | ≤ 2.0x10 -10 | A2 (100 A) |
5.2x10 -10 | 6.5x10 -10 | 8.4x10 -10 |
| D.C 80-2 |
≤ 2.0x10 -10 | 2.1x10 -10 | 2.3x10 -10 | A.S 80-5 |
≤ 2.0x10 -10 | ≤ 2.0x10 -10 | ≤ 2.0x10 -10 | ||||
| D.C 100-3 |
≤ 2.0x10 -10 | 2.4x10 -10 | 2.6x10 -10 | A.S 100-6 |
≤ 2.0x10 -10 | 2.2x10 -10 | 2.3x10 -10 | ||||
| A.S 80-7 |
≤ 2.0x10 -10 | ≤ 2.0x10 -10 | ≤ 2.0x10 -10 | ||||||||

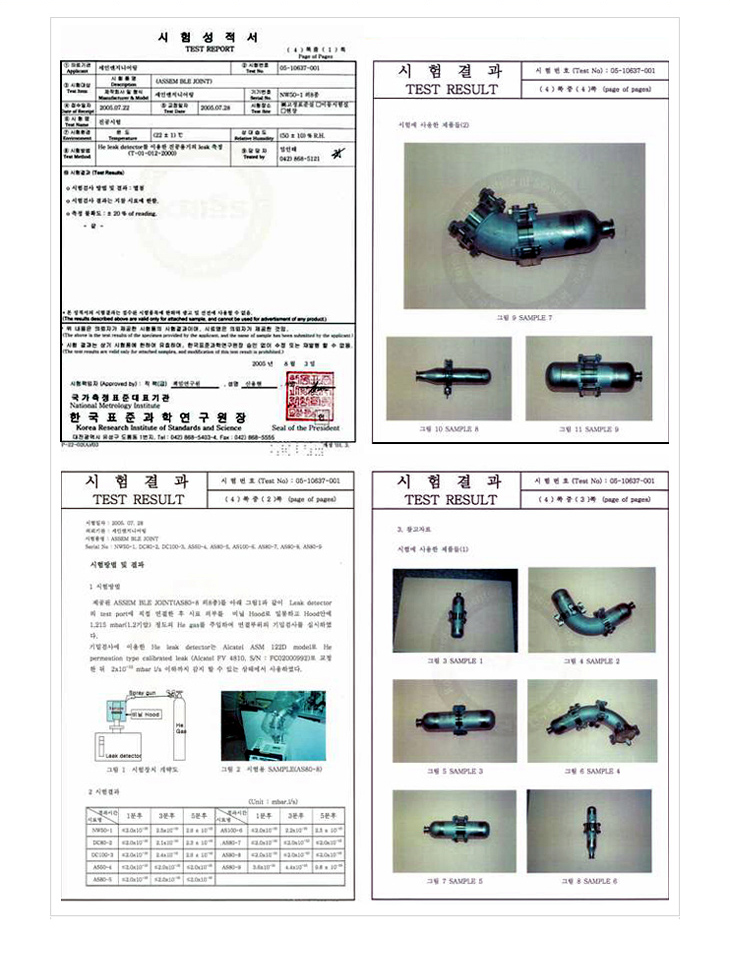

성적서 / Certificate of Analysis
-
- OMF(진공배관용)
- OMF-FLANGE를 기존 MF FLANGE를 개선한 것으로 O - RING을 고정하기 위해 센터링인 내링과 외링없이...
-
- A1-Joint
- 용접 POINT가 1개소, 직각도 유지, 오차범위 허용(±2mm), REVISION시 PIPE직관부 절단만으로 작업이...
-
- A2-Joint
- 현재 반도체, 화학, LCD 배기 LINE 설치시 배관시공 방법으로 FLANGE 용접 방식을 사용하고 있다.
-
- A3-Joint
- 모든 설비배관에 적용 가능하며 시공이 간편하고, 재사용이 가능하므로 원가절감은 물론 환경...
-
- Lock-Joint
- Lock-Joint는 용접 작업이 어려울 때 pipe만 절단하여 Jointing 하는 방식으로 장비의 PCW(냉각수)LINE...
