내화학시험
시험방법
- 조립형 조인트에 사용되는 GASKET의 시판을 이용하여, HF 48%~51%에 침적시켜 일정 시간 후 경도 및 부피 변화율을 측정
시험 결과
측정 불확도(±5%)
| D.C FLANGE(MF Type) | ASSEMBLE JOINT(조립식 조인트) | ||||||
|---|---|---|---|---|---|---|---|
| 경과시간 [hr] |
경 도 | 두 께 | 비 고 | 경과시간 [hr] |
경 도 | 두 께 | 비 고 |
| 0 | 77.5 ˚ | 6.65 | 초기측정기 | 0 | 68 ˚ | 6.70 | 초기측정기 |
| 24 | 77.5 ˚ | 6.65 | 24 | 68 ˚ | 6.70 | ||
| 48 | 77.5 ˚ | 6.65 | 48 | 68 ˚ | 6.70 | ||
| 72 | 77.5 ˚ | 6.65 | 72 | 68 ˚ | 6.70 | ||
 |
 |
||||||
| 검토 |
72hr 경과 후 측정한 결과 경도 및 부피 변화 오차 범위에 측정되었다. 즉,VITON 시료는 HF(51%미만)에서 안정적임 |
검토 |
72hr 경과 후 측정한 결과 경도 및 부피 변화 오차 범위에 측정되었다. 즉,VITON 시료는 HF(51%미만)에서 안정적임 |
||||

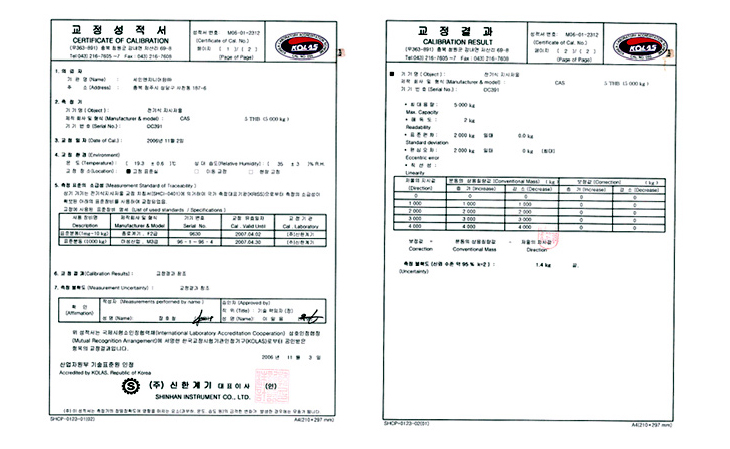

측정장비 교정 성적서
-
- OMF(진공배관용)
- OMF-FLANGE를 기존 MF FLANGE를 개선한 것으로 O - RING을 고정하기 위해 센터링인 내링과 외링없이...
-
- A1-Joint
- 용접 POINT가 1개소, 직각도 유지, 오차범위 허용(±2mm), REVISION시 PIPE직관부 절단만으로 작업이...
-
- A2-Joint
- 현재 반도체, 화학, LCD 배기 LINE 설치시 배관시공 방법으로 FLANGE 용접 방식을 사용하고 있다.
-
- A3-Joint
- 모든 설비배관에 적용 가능하며 시공이 간편하고, 재사용이 가능하므로 원가절감은 물론 환경...
-
- Lock-Joint
- Lock-Joint는 용접 작업이 어려울 때 pipe만 절단하여 Jointing 하는 방식으로 장비의 PCW(냉각수)LINE...
